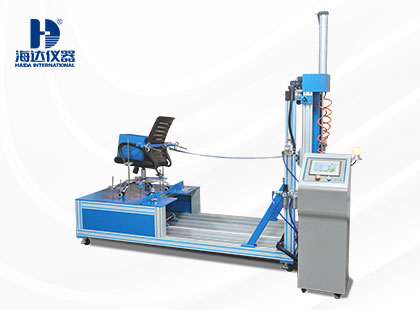

椅子結構強度試驗機 （電動）

產品型號：
HD-F743
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13544641555（微信同號）

點擊查看價格，咨詢?cè)诰€(xiàn)客服

產品性能介紹

Product detail parameters

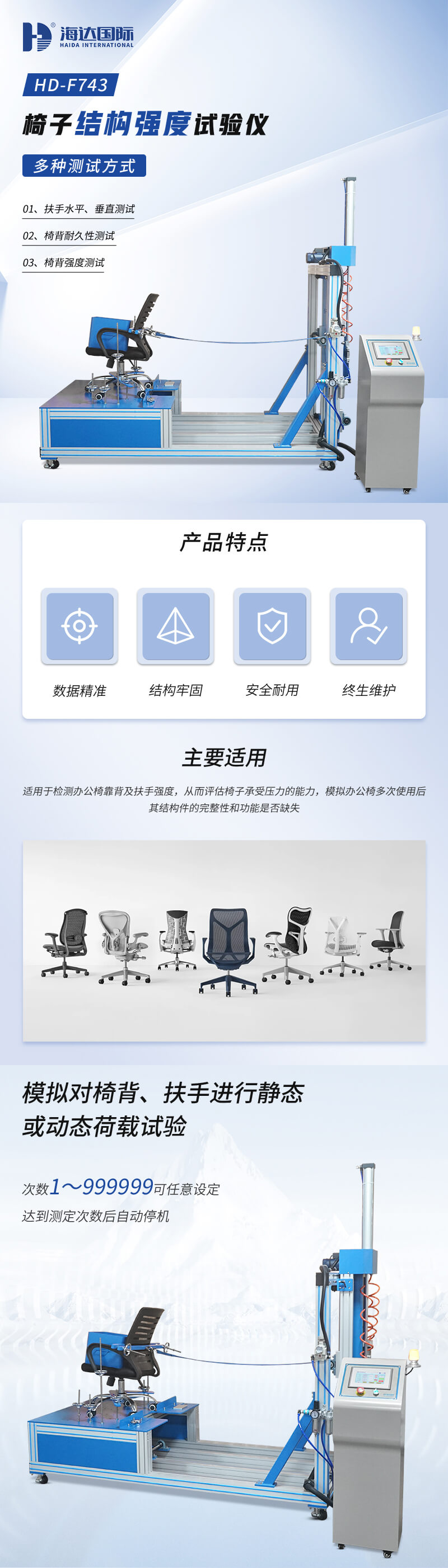

2. HD-F743-辦公椅結構強度試驗儀_01

一、椅子結構強度試驗儀產品功能

海達儀器HD-F743椅子結構強度試驗儀，適用于檢測辦公椅靠背及扶手強度，從而評估椅子承受壓力的能力，模擬辦公椅多次使用后其結構件的完整性和功能是否缺失。

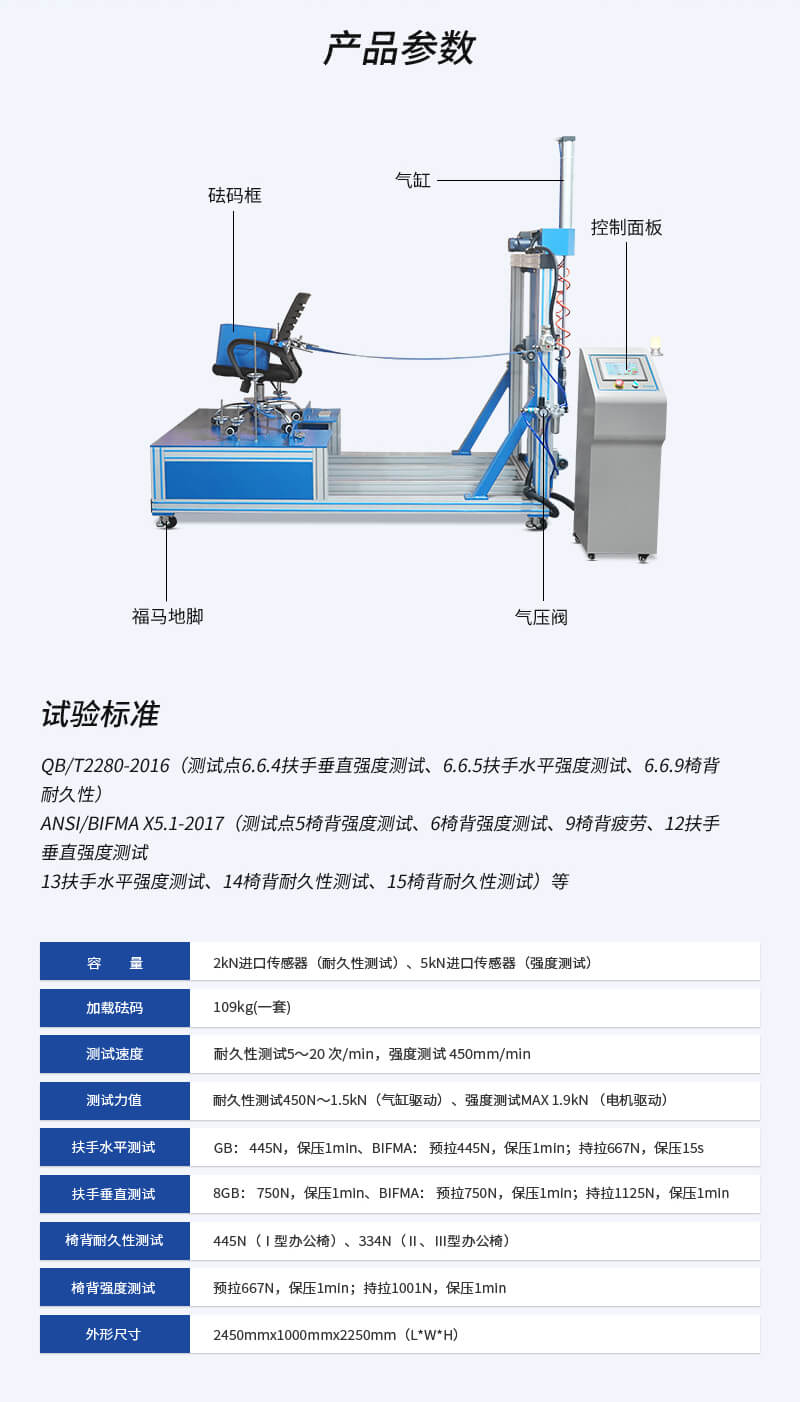

二、椅子結構強度試驗儀主要技術參數

指標	參數
容量	2kN進口傳感器（耐久性測試） 5kN進口傳感器（強度測試）
加載砝碼	109kg(一套)
測試速度	耐久性測試5～20 次/min，強度測試 450mm/min
測試力值	耐久性測試450N～1.5kN（氣缸驅動）強度測試MAX 1.9kN （電機驅動）
扶手水平測試	GB： 445N，保壓1min
扶手水平測試	BIFMA：預拉445N，保壓1min；持拉667N，保壓15s
扶手垂直測試	GB： 750N，保壓1min
扶手垂直測試	BIFMA：預拉750N，保壓1min；持拉1125N，保壓1min
椅背耐久性測試	445N（Ⅰ型辦公椅）
椅背耐久性測試	334N（Ⅱ、Ⅲ型辦公椅）
椅背強度測試	預拉667N，保壓1min；持拉1001N，保壓1min
顯示方式	觸摸屏顯示
控制方式	PLC控制
測試次數	1～999999次（任意設定）
電源	1∮ AC 220V
外形尺寸	約2450mmx1000mmx2250mm（LWH）
重量	約250kg
氣源	≥0.6MPa
整機功率	約200W
主要測試項目	椅背疲勞測試與破壞測試、椅子扶手水平和垂直方向的疲勞測試與破壞測試

三、椅子結構強度試驗儀操作原理

將辦公椅用夾具固定在試驗臺上，通過傳動帶模擬實際使用過程中受力特點分別對椅背、扶手進行靜態或動態荷載試驗。

四、椅子結構強度試驗儀試驗標準

QB/T2280-2016（測試點6.6.4扶手垂直強度測試、6.6.5扶手水平強度測試、6.6.9椅背耐久性）

ANSI/BIFMA X5.1-2017（測試點5椅背強度測試、6椅背強度測試、9椅背疲勞、12扶手垂直強度測試、13扶手水平強度測試、14椅背耐久性測試、15椅背耐久性測試）等

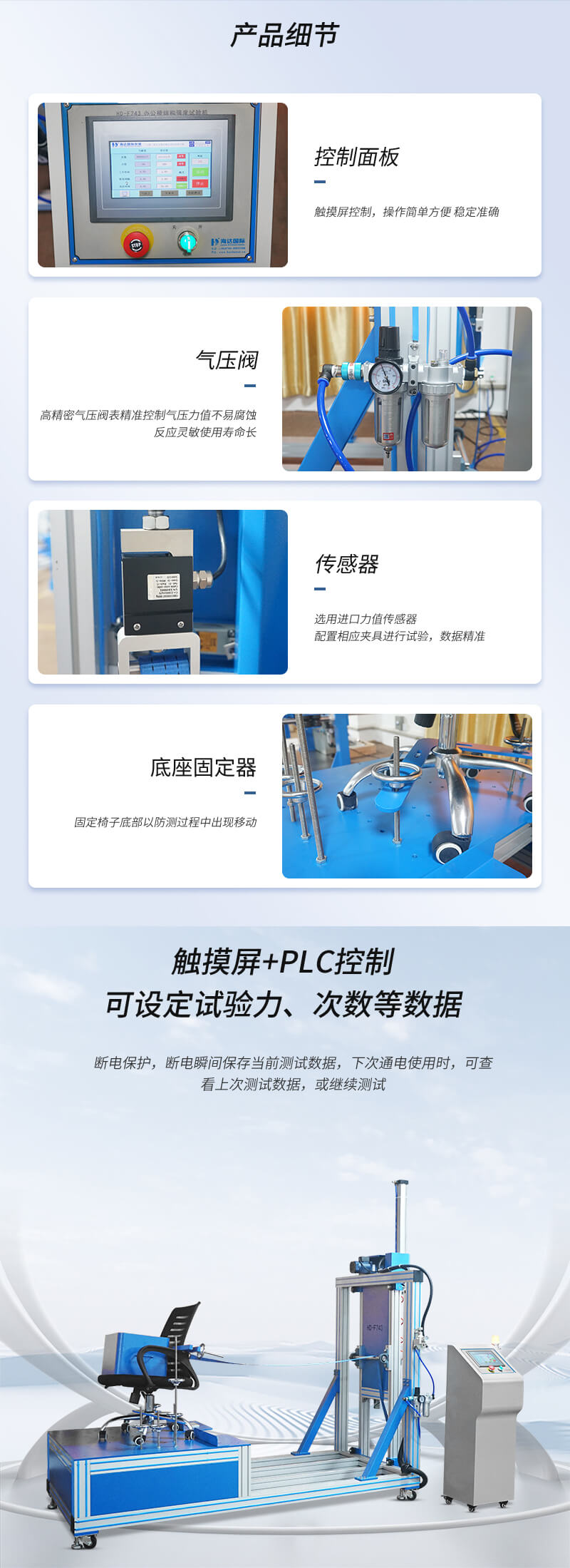

五、椅子結構強度試驗儀產品特點

（一）硬件特點

1.海達儀器HD-F743椅子結構強度試驗儀整體框架結構采用加厚鋁型材材料，結實美觀；

2.設備采用力值傳感器監測受力情況來防止氣缸在運行過程中的過沖、過退現象，避免在調試過程中，因此現象使氣缸產生較大的損傷，以致測試結果不準確；

3.試驗次數：1～999999可任意設定，達到測定次數后自動停機。

（二）軟件特點

1.觸摸屏+PLC控制，可設定試驗力、試驗次數等數據；

2.采用福馬地腳支撐，外形美觀的同時支撐力度大，具有支撐固定、減震等功能；

3.行程限位保護、漏電保護設計，保證操作安全；

4.儀器斷電保護，斷電瞬間保存當前測試數據，下次通電使用時，可查看上次測試數據，或繼續測試。
