床墊軟硬度測試儀

產品型號：
HD-F779
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13544641555（微信同號）

點擊查看價格，咨詢?cè)诰€(xiàn)客服

產品性能介紹

Product detail parameters

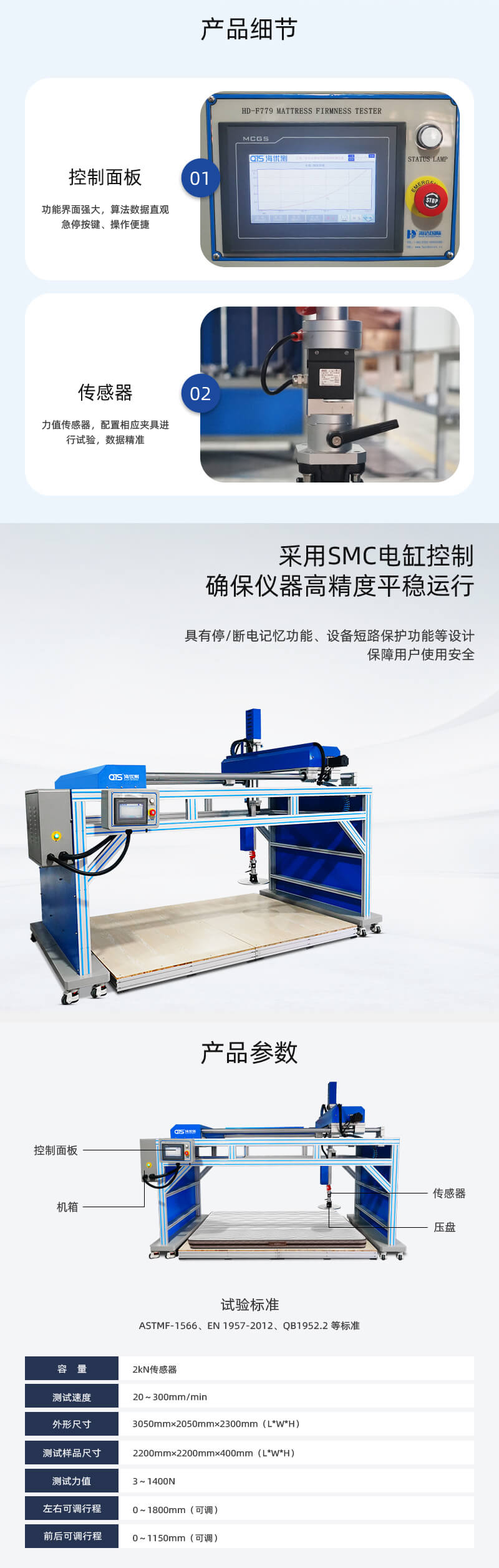

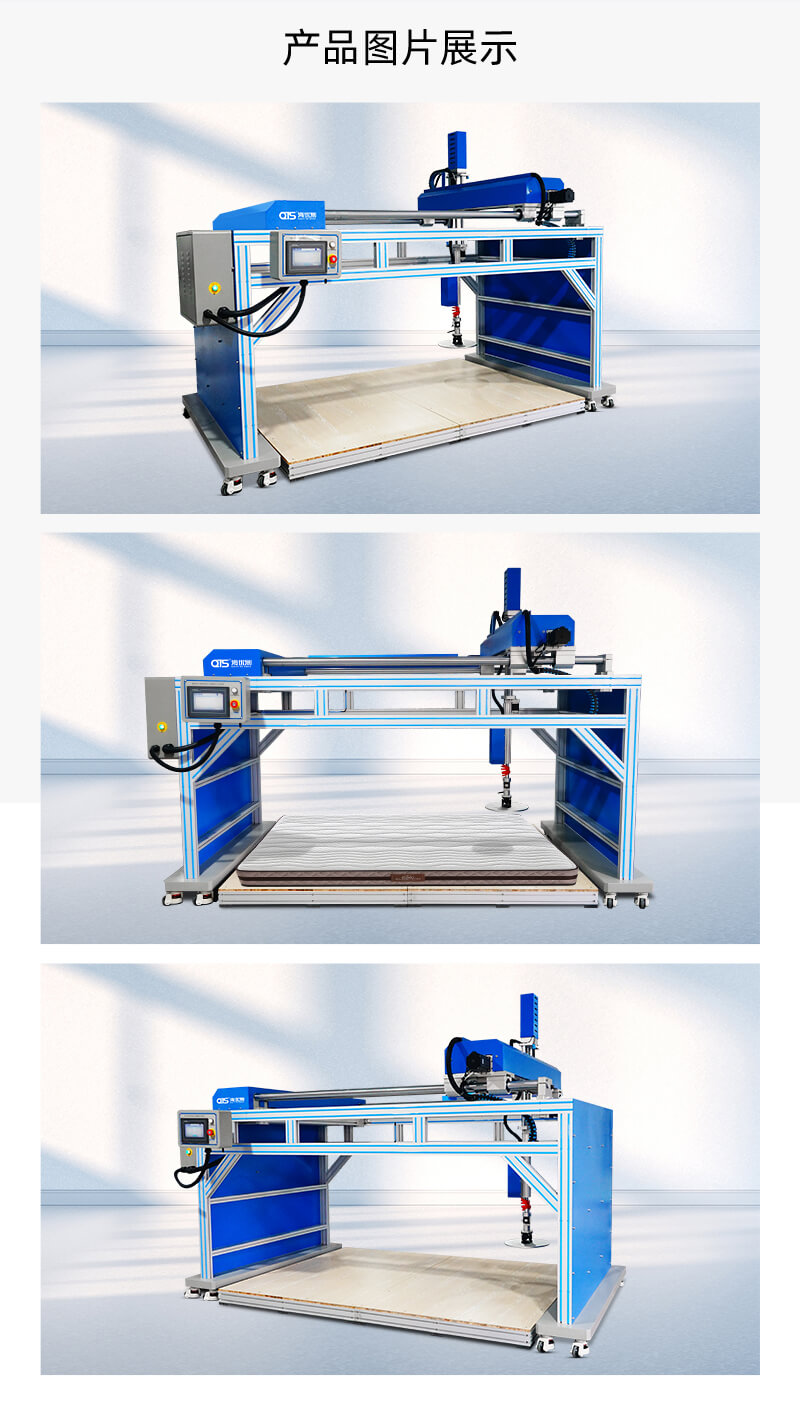

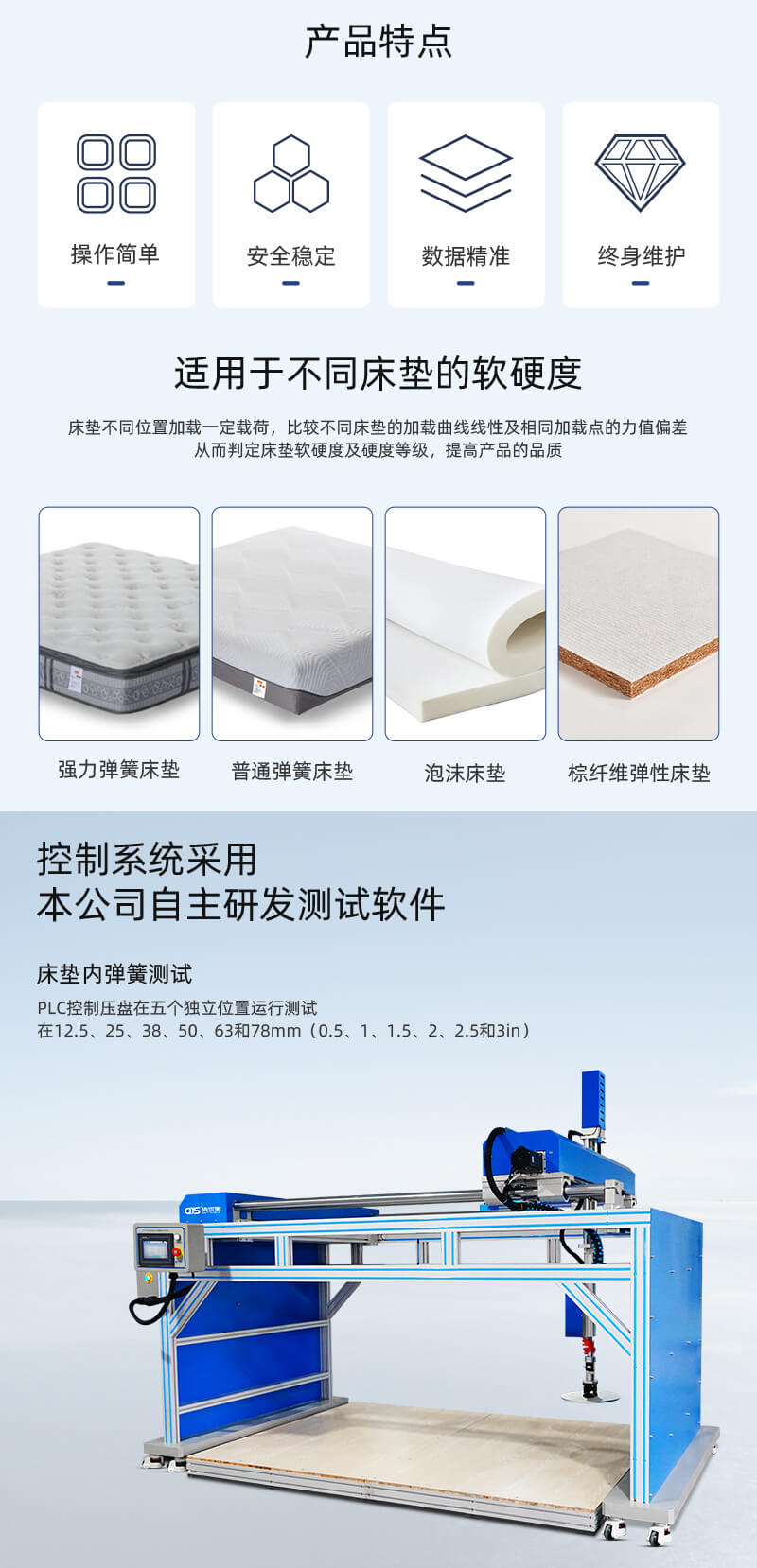

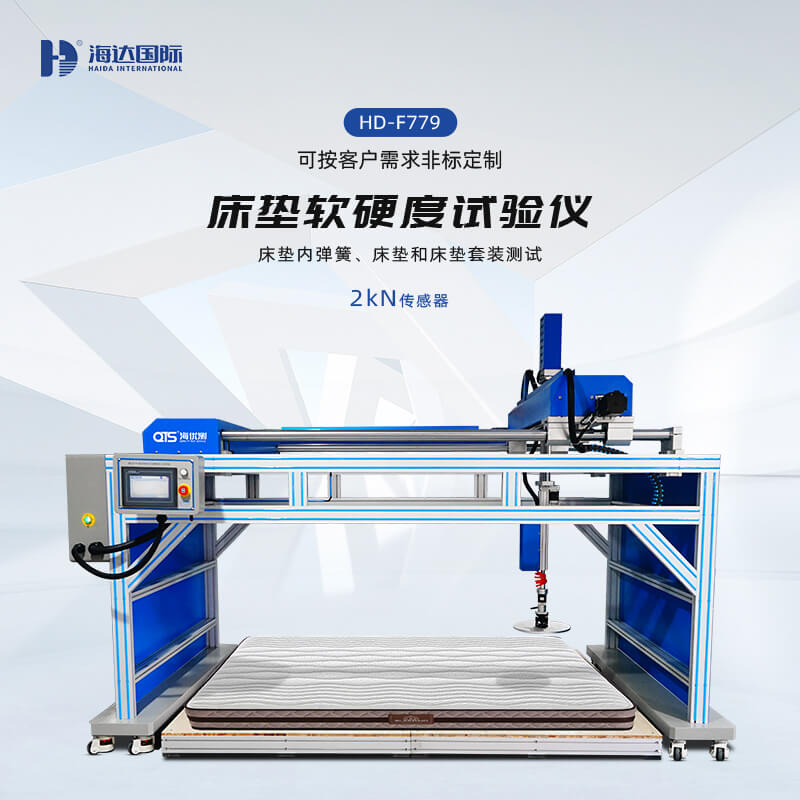

HD-F779-床墊軟硬度試驗儀_01 HD-F779-床墊軟硬度試驗儀_02 HD-F779-床墊軟硬度試驗儀_03 HD-F779-床墊軟硬度試驗儀_04

一、床墊軟硬度試驗儀產品功能

海達儀器HD-F779 床墊軟硬度試驗儀適用于不同床墊的軟硬度測試，在床墊不同位置加載一定載荷，比較不同床墊的加載曲線線性及相同加載點的力值偏差，從而判定床墊軟硬度及硬度等級，提高產品的品質。

二、床墊軟硬度試驗儀主要技術參數

指標	參數
容量	2kN傳感器
測試速度	20～300mm/min
測試力值	3～1400N
控制方式	PLC控制
顯示方式	觸摸屏顯示
電缸行程	350mm
左右可調行程	0～1800mm（可調）
前后可調行程	0～1150mm（可調）
荷重分解度	1/250,000
厚度損失測試	EN 1957	QB1952.2		ASTMF-1566
	測試前1次、100次滾壓后1次，滾壓完成1次	測試前1次、100次滾壓后1次，滾壓完成1次		測高取零點
	加載力值：50N，速度：90±5mm/min	加載力值：4N，速度：90±5mm/min		加載力值：4.4N 速度：50±5mm/min
軟硬度測試	EN 1957、QB1952.2		ASTMF-1566
	預加載1000N（3次），第4次加載1000N，取值繪曲線		預加載778N（2次，速度250mm/min），預加載到4.4N(第3次)加壓到778N，取值繪曲線
	取點：210N、275N、340N的前5點和后5點共11點，2N間距取1點，繪制曲線		取點：12.5/25/38/50/63/76mm深度，取力繪曲線
測試位置	單取中心點		彈簧床墊采集5個測試點、其他床墊采集2個測試點
最大測試樣品尺寸	2200mm×2200mm×400mm（LWH）
最大外形尺寸	3050mm×2050mm×2300mm（LWH）
重量	約950kg
電源	1∮ AC 220V
功率	約750W
數據輸出	USB報表輸出
主要測試項目	床墊軟硬度、高度損失測試

三、床墊軟硬度試驗儀操作原理

床墊內彈簧測試（1）:將試樣放置在實驗平臺上，用PLC控制壓盤在五個獨立位置運行測試，在每個測試位置，測定在12.5、25、38、50、63和78mm（0.5、1、1.5、2、2.5和3in）除以增量的電阻值，得到所有撓度的總阻值，通過計算結果，評估內彈簧單元的撓度等級。

床墊和床墊套裝測試（2）:將試樣放置在實驗平臺上，用PLC控制壓盤在兩個獨立位置運行預壓測試，以250mm/min（10in/min）速度預壓兩次至778±5N的負載，預壓完成后靜置6±1分鐘，將試樣預加載至4.4N，記錄此時樣品的總高度，以50±5mm/min的速度加載至778N，試樣的零點參考點和高度應采用共同接觸力4.4N，通過將778N試驗負載除以實現該負載所需的撓度來評估兩者的牢固性等級。
