小型高低溫度控制箱

產品型號：
HD-E702-100
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13544641555（微信同號）

點擊查看價格，咨詢在線客服

產品性能介紹

Product detail parameters

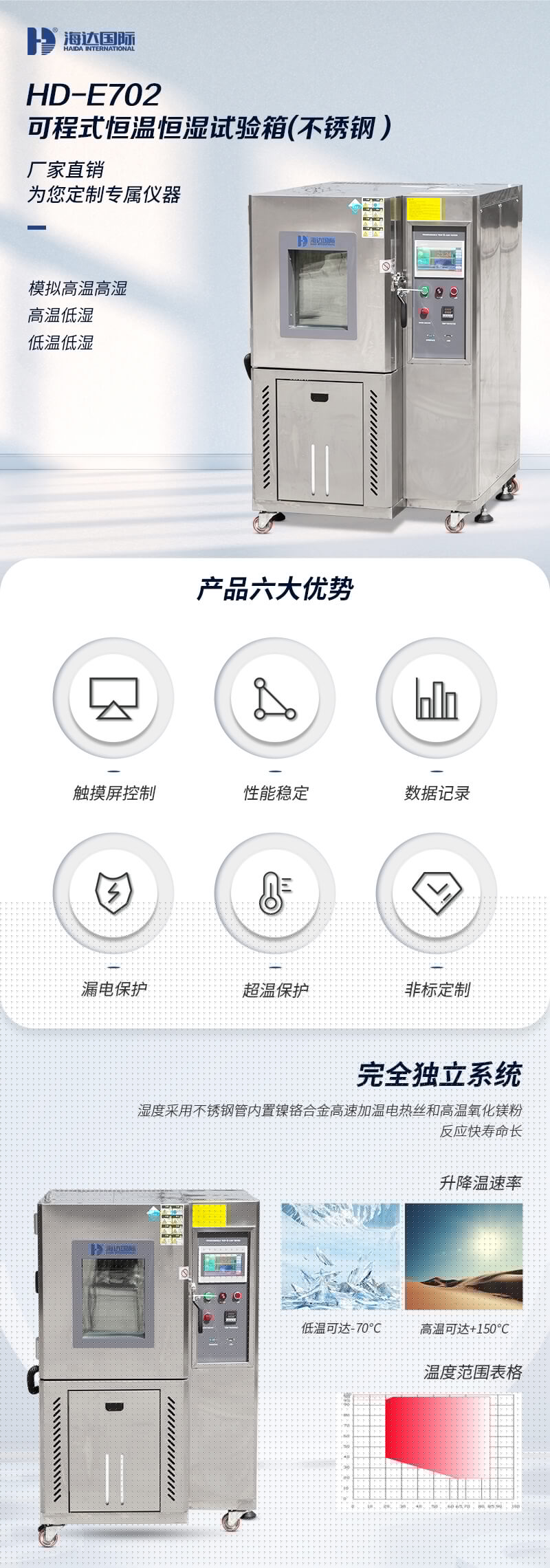

HD-E702-100-可程式恒溫恒濕試驗箱---QTS_01

一、可程式恒溫恒濕試驗箱產品簡介

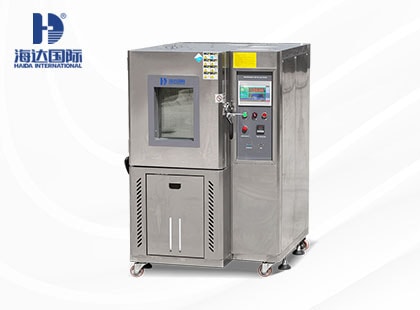

海達儀器HD-E702-100B40/60 可程式恒溫恒濕試驗箱，主要用于模擬電子儀器儀表、新型材料、電工、車輛、金屬、電子產品、航空航天材料等在運輸、儲存、使用過程中可能會遇到的嚴酷高溫、低溫或濕熱環境；或高溫、低溫、濕熱交變環境下，檢驗材料、配件或儀器設備耐高溫、耐寒、耐濕熱性能及可能造成的損壞壽命縮減等。

二、可程式恒溫恒濕試驗箱產品特點

（一）箱體結構

1.內箱材料：采用SUS304#（1.0mm厚）不銹鋼板，具有耐酸、耐腐蝕、易清洗等優點；

2.外箱材料：采用SUS304#（1.0mm厚）不銹鋼板；

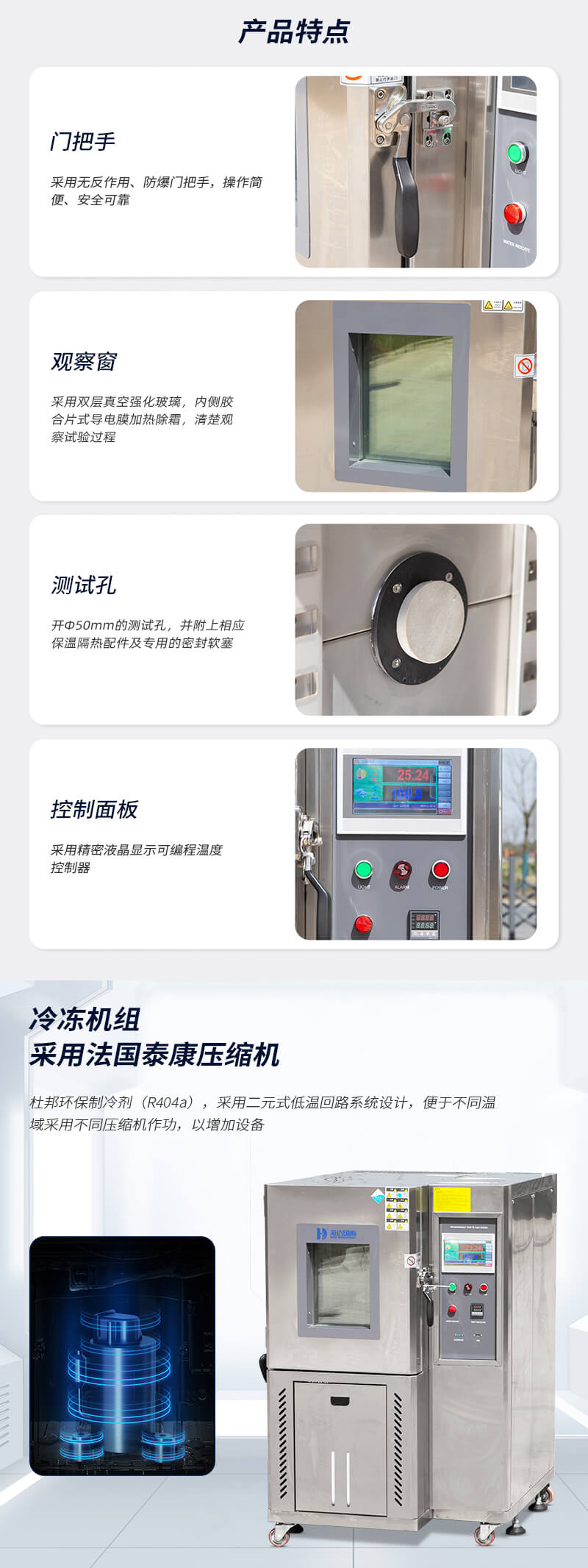

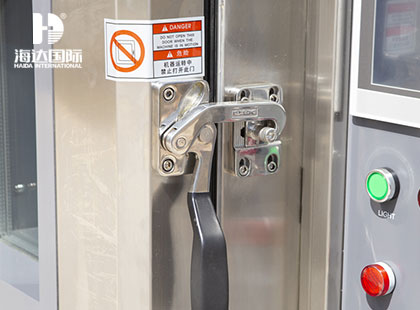

3.門把手：采用無反作用、防爆門把手，操作簡便、安全可靠；

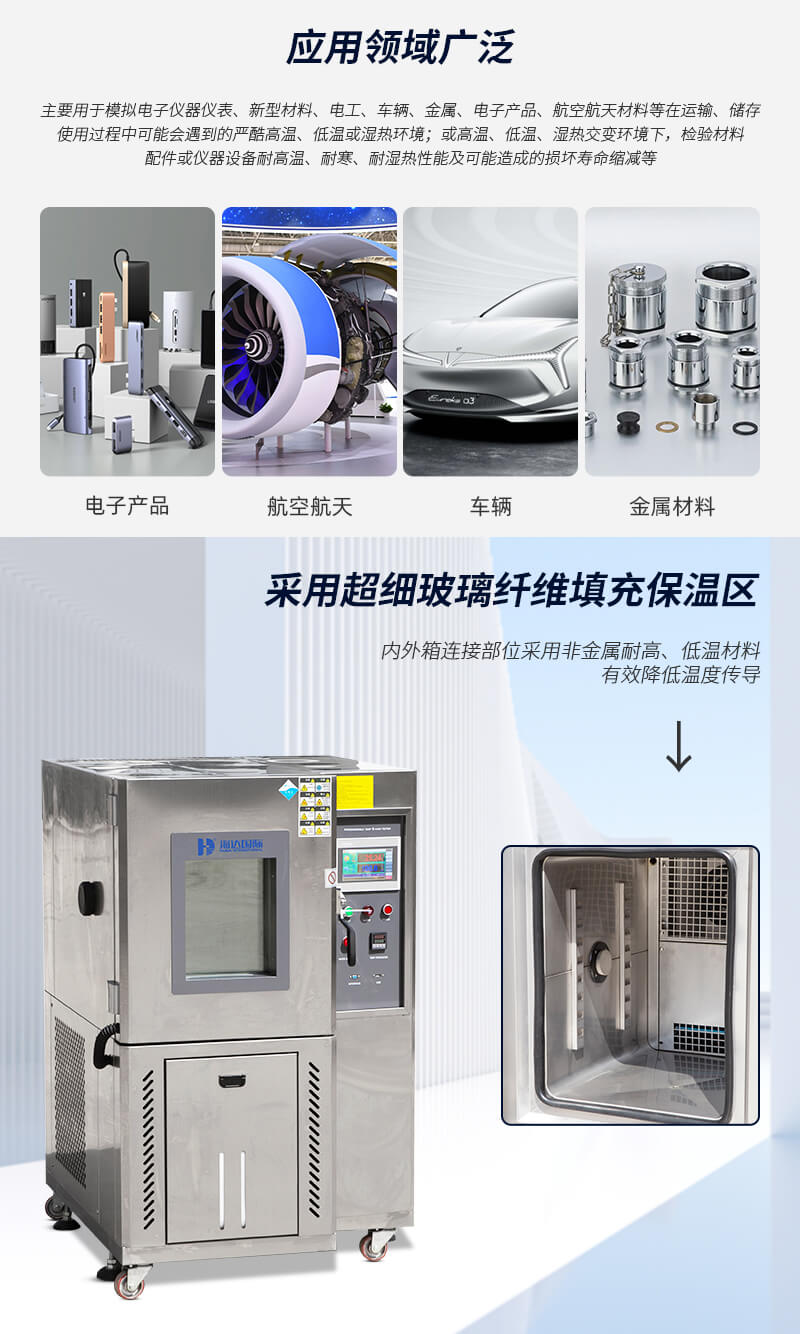

4.保溫系統：采用超細玻璃纖維填充保溫區，內外箱連接部位采用非金屬耐高、低溫材料，有效降低溫度傳導；箱門密封采用精制硅橡膠，從而在高、低溫狀況下不存在老化及硬化現象，密封性更可靠；加濕方式采用隔離式加濕；

5.移動及定位裝置：機器底部安裝高品質可固定式PU活動輪，可以很方便地將機器移到指定位置，后將腳輪固定；

6.樣品架：采用SUS304#不銹鋼沖孔折彎成網狀，使用方便，物料架間間距可調節，標準配置兩塊，樣品按承重≧20kg均勻分布；

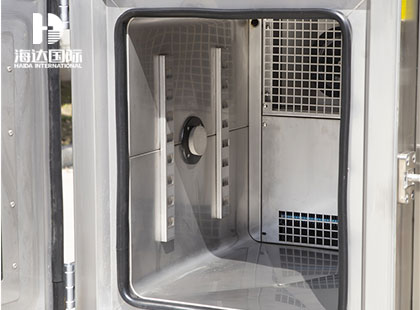

7.測試孔：開Φ50mm的測試孔，并附上相應保溫隔熱配件及專用的密封軟塞；

8.觀察窗：采用雙層真空強化玻璃，內側膠合片式導電膜加熱除霜，清楚觀察試驗過程。

（二）冷凍系統

1.冷凍機組采用法國泰康壓縮機，并使用美國杜邦環保制冷劑（R404a），采用二元式低溫回路系統設計，便于不同溫域采用不同壓縮機作功，以增加設備；

2.溫濕度控制采用P.I.D + S.S.R系統同頻道協調控制，具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定；

3.溫濕度均采用高精密控制器，相對溫濕度性能精確的設定顯示，分辨率達到0.1℃。

（三）加熱加濕系統

1.加熱采用鎳鉻合金高速加溫電熱絲；

2.高溫完全獨立系統；

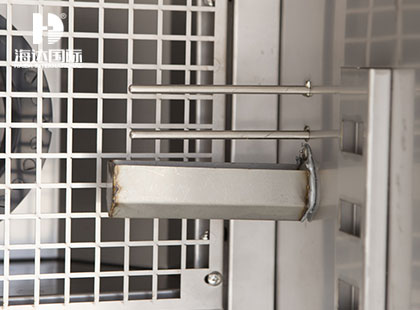

3.濕度采用不銹鋼管內置鎳鉻合金高速加溫電熱絲和高溫氧化鎂粉，反應快壽命長；

4.加溫、加濕系統完全獨立，濕度有自動補水裝置。

（四）控制系統

1.采用精密液晶顯示可編程溫度控制器；

2.智能型數顯PID微電腦溫度控制儀表；

3.觸控式設定、數位及直接顯示，濕度直接顯示百分比，感溫傳感器采用PT100鉑電阻測試器；

4.溫度控制采用熱平衡調溫方式；

5.用精密液晶顯示可編程溫度控制器可以做程序試驗，可以有多組多段編程操作，定值和程序任選，時間任意設定的功能；

6.設備的主要電器元件如斷路器、交流接觸器均采用“正泰”品牌，其他電器附件采用國產知名品牌；

7.方便的數據處理：可連接打印機或232通訊接口，具有USB數據轉移接口（U盤），用電腦顯示，并打印溫濕度和時間曲線，為試驗過程數據儲存與回放提供有力保證。

（五）保護系統

整體設備超溫，風機過熱保護，整體設備欠相/逆相，制冷系統過載，制冷機組超壓，整體設備定時，其它還有漏電、運行指示，故障報警后自動停機等保護。

三、可程式恒溫恒濕試驗箱試驗標準

1.GB2423.1-2008/IEC6008-2-1-2007

2.GB/T 2423.2-2008

3.GJB150.3A-2009

4.GJB150.4A-2009

5.GB2423.22-2008

6.GBT 2424.5-2006

7.GB/T 10589-2008

8.GB/T2423.3-2008(IEC68-2-3)

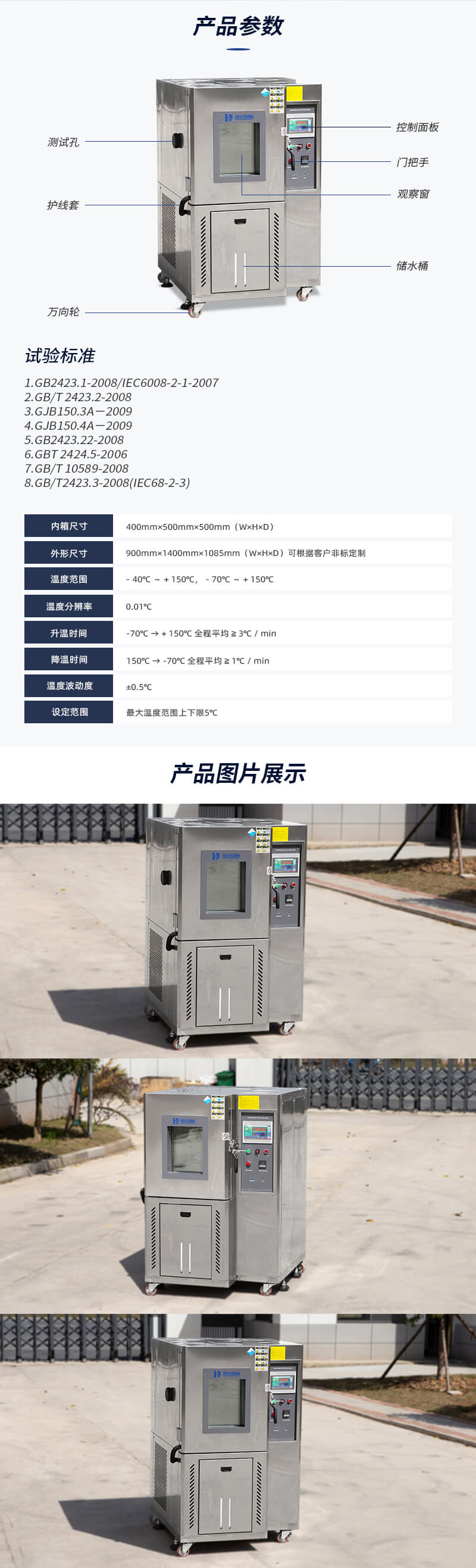

四、可程式恒溫恒濕試驗箱主要技術參數

型號			100B40	100B60
標稱內容積			100L
內箱尺寸			400mm×500mm×500mm（W×H×D）
外形尺寸			940mm×1400mm×1080mm（W×H×D）
技術參數	溫度范圍		－40℃ ～ + 150℃	－60℃ ～ + 150℃
	溫濕度范圍表		-
	控制精度		溫度分辨率：0.01℃ 濕度分辨率：0.1%R.H 溫度偏差：±0.5℃ 濕度偏差：±2%R.H 溫度均勻度：≦ 2℃ 濕度均勻度：±3%R.H 溫度波動度：±0.5℃ 濕度波動度：± 2%R.H
	升降溫速率		升溫時間：-60℃→+ 150℃ 全程平均 ≧ 3℃ / min
			降溫時間：150℃→-60℃ 全程平均≧ 1℃ / min
制冷系統	壓縮機		1匹進口法國泰康全封閉壓縮機	2*0.75匹進口法國泰康全封閉壓縮機
	冷媒		環保冷媒R404	環保冷媒R404/R23/冷凍油
	制冷方式		單級制冷方式	機械式二元制冷方式
	鼓風機		離心風機帶強制循環
	蒸發器		翅片管式換熱器
	冷凝方式		風冷
	冷凝器		風冷式鱗片式冷凝器，冷卻風機散熱	不銹鋼釬焊板式換熱器
	干燥過濾器		吸收制冷系統制冷劑中的殘留水分、酸性物質，和過濾掉系統中的固休雜質顆粒、銅削等，保護膨脹閥和毛細管的正常工作，不至于發生冰堵和臟堵
加濕系統			不銹鋼加濕器
加熱系統			鎳鉻合金不銹鋼加熱器

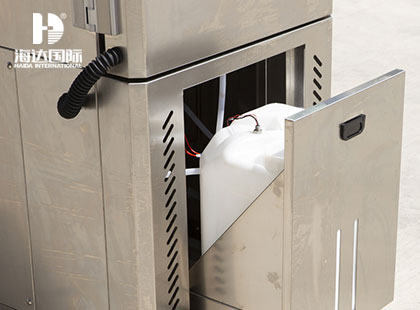

供水系統			前置式給水箱，全自動給水系統
控制系統		控制器	臺灣優儀控制器
		畫面顯示功能	1.溫濕度設定(SV)實際(PV)值直接顯示； 2.可顯示執行程序號碼,段次,剩余時間及循環次數, 運轉時間顯示； 3.程序編輯以及圖形曲線顯示； 4.具單獨程序編輯畫面,每頁可輸入4個段次溫濕度,時間； 5.定點或程序動作狀態顯示； 6.語言轉換可以切換中文/英文； 7.7寸真彩顯示屏幕。
		程序容量及控制功能	1.可使用的程序量:最大120組,1個程序可由1~99段次組合而成，容量: 1200段； 2.可重復執行命令:每一個命令可達999次，溫濕度斜率設定可由時間軸來設定； 3.程序間可設定聯結使用；程序之制作采對談式操作簡單；具有編輯,清除,插入等功能；組時間信號輸出控制(可控制待測物ON/OFF動作) 4.具有9組PID參數設定； 5.程序執行中具有跳檔,保持功能； 6.具有斷電程序記憶,復電后自動啟動并接續執行程序功能； 7.資料獲取、匯出查看圖形功能； 8.PID自動演算和FUZZY控制功能； 9.熒幕可作背光調整,可設定背光時間； 10.熒幕顯示保護功能可做定時或手動關閉設定； 11.程序復制、COPY、連接功能、編輯實驗標題等程序編輯功能； 12.具有預約啟動及關機功能； 13.具有日期,時間調整功能； 14.按鍵及畫面鎖定(LOCK)功能； 15.待機看圖功能及異常處理圖片說明功能。
		通訊界面	1.R232/485通訊 2.可顯示曲線,資料獲取 3.可做為監控及遙控系統
		設定方式	中/英文界面、觸摸式輸入
		運行方式	程序方式/ 定值方式
		設定范圍	最大溫度范圍上下限5℃
		顯示分辨率	溫度：0.01℃；時間：0.1min；
		斷電記憶功能	可設定斷電恢復模式為：熱起/冷起/停止
		輸入	鉑電阻
		存儲功能	標準配置2G SD卡記錄試驗資料曲線，可上傳及下載資料，可擴充存儲量
		軟件使用環境	IBM PC兼容機，PⅡ以上CPU，128M以上存儲器，簡體中文Windows2000或簡體中文 WindowsXP作業系統
安全保護措施			整體設備超溫，風機過熱保護，整體設備欠相/逆相，制冷系統過載，制冷機組超壓，整體設備定時，漏電、運行指示，故障報警后自動停機等保護
結構		機箱外殼	SUS304#不銹鋼板（1.0mm厚）
		機箱內壁	SUS304#不銹鋼板（1.0mm厚）
		絕熱材料	100mm聚氨酯硬質發泡+100mm高密度玻璃纖維棉
標準配置			Ф50mm測試孔、照明燈、雙層真空強化玻璃觀察窗
重量			160kg		163kg
額定電流			8.5A		11A
額定功率			5.5kw		6.5kw
電源			單相，220V
