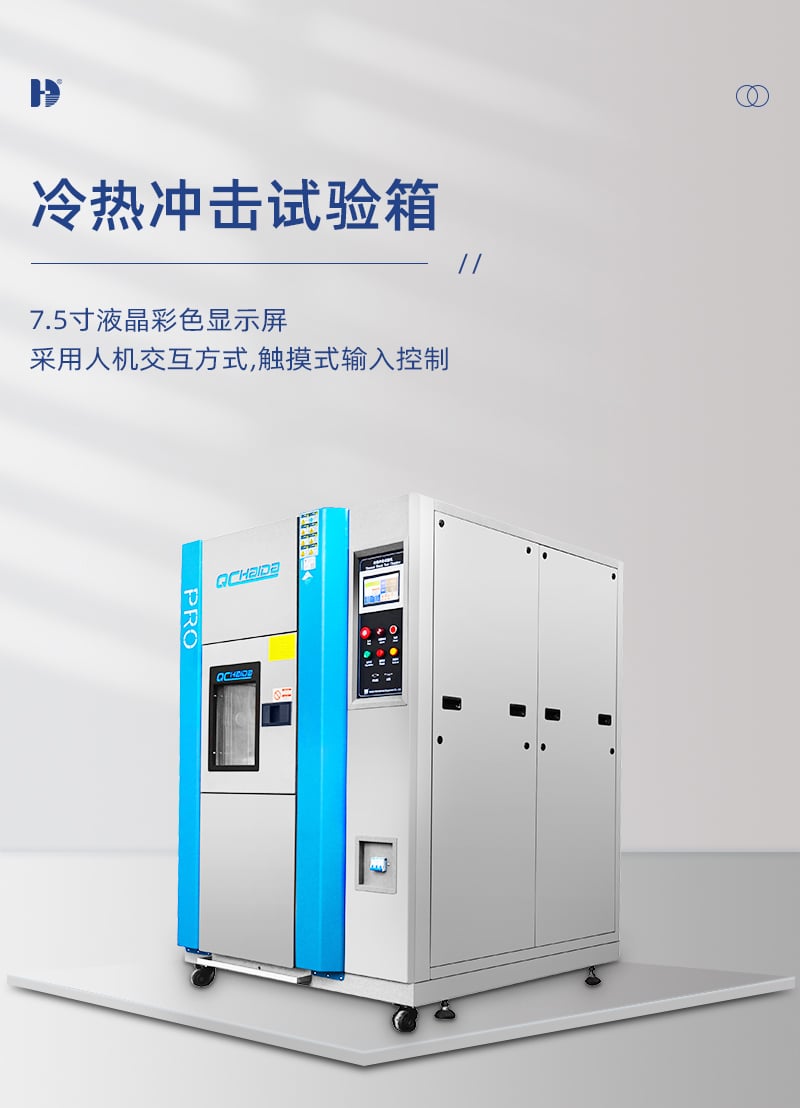

冷熱沖擊試驗箱

產品型號：
HD-E703-150
生產研銷：
廣東、昆山、湖南、福建、天津、山東、重慶、陜西、香港
產品品牌：
海達儀器
出貨周期：
7~15天
咨詢熱線：
陳經理 13544641555（微信同號）

產品性能介紹

Product detail parameters

HD-E703冷熱沖擊試驗機側面-詳情頁_01 HD-E703冷熱沖擊試驗機側面-詳情頁_02 HD-E703冷熱沖擊試驗機側面-詳情頁_03 HD-E703冷熱沖擊試驗機側面-詳情頁_04 HD-E703冷熱沖擊試驗機側面-詳情頁_05 HD-E703冷熱沖擊試驗機側面-詳情頁_06

一、冷熱沖擊試驗箱產品簡介：

海達儀器冷熱沖擊試驗箱HD-E703-150，用于電子元氣件的安全性能測試提供可靠性試驗、產品篩選試驗等，同時通過此裝備試驗，可提高產品的可靠性和進行產品的質量控制。高低溫沖擊試驗箱是航空、汽車、家電、科研等領域必備的測試設備，考核和確定電工、電子、汽車電器、材料等產品，在進行高低溫試驗的溫度環境沖擊變化后的參數及性能，使用的適應性，適用于學校，工廠，軍工，研位，等單位。

二、冷熱沖擊試驗箱產品特點：

（一）、箱體結構：

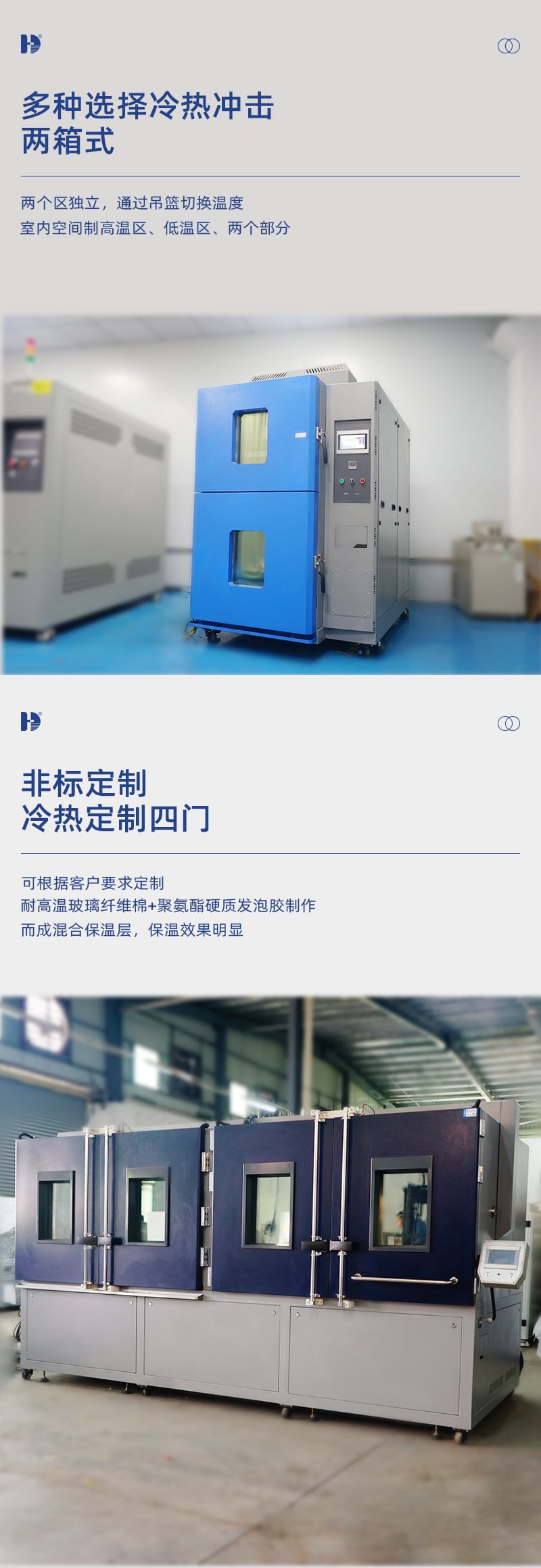

1、設備設計為整體式結構，正前面上方為試驗工作室，前面下方為預熱工作室，后面上方為預冷工作室，后面下方為制冷機組機械室，設備頂部安裝常溫沖擊循環風道及送風機，設備右側為電器控制箱。設備底部安裝移動腳輪及定位腳杯可方便設備移動及定位，預熱工作室、預冷工作室、常溫沖擊室、試驗工作室間通過風門切換互通，從而實現溫度快速交變的目的，同時占地面積較小節約使用場地。

2、全封閉進口壓縮機+環保冷媒，板式冷熱交換器與二元式超低溫冷凍系統

（二）、冷凍系統：

1、冷凍機組采用法國泰康壓縮機，并使用美國杜邦環保制冷劑（R404a），采用二元式低溫回路系統設計，便于不同溫域采用不同壓縮機作功，以增加設備。

2、溫濕度控制采用P.I.D + S.S.R系統同頻道協調控制，具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為精確穩定。

3、溫濕度均采用進口控制器，相對溫濕度性能精確的設定顯示，分辨率達到0.1℃

（三）、控制系統（控制系統同二槽式）：

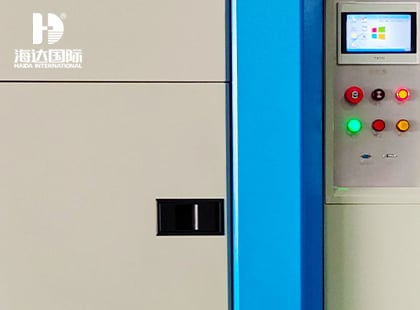

1、采用進口液晶顯示可編程溫度控制器或進口溫濕度控制儀表和溫濕度對照表；

2、智能型數顯PID微電腦溫度控制儀表；

3、薄膜式按鍵，觸控式設定、數位及直接顯示，濕度直接顯示百分比，感溫傳感器采用PT100/鉑金電阻測試器。

4、溫度控制采用熱平衡調溫方式。

5、用進口液晶顯示可編程溫度控制器可以做程序試驗，可以有多組多段編程操作，定值和程序任選，時間任意設定的功能。

6、溫濕度對照表溫度直接顯示，濕度參照溫濕度對照表參數設定，溫度對照濕度。

7、設備的主要電器元件如斷路器、交流接觸器、小型繼電器均采用“施耐德”品牌，其他電器附件采用國產知名品牌。

8、方便的數據處理：可連接打印機或232通訊接口，具有USB數據轉移接口（U盤），用電腦顯示，并打印溫濕度和時間曲線，為試驗過程數據儲存與回放提供有力保證。

（四）、保護系統（保護系統同二槽式）：

整體設備超溫，風機過熱保護，整體設備欠相/逆相，制冷系統過載，制冷機組超壓，整體設備定時，其它還有漏電、運行指示，故障報警后自動停機等保護。

三、冷熱沖擊試驗箱試驗標準：

GJB150.5A-2009、GB/2423.22-2012/IEC 60068-2-14:2009、GB/T 2424.13-2002/IEC 60068-2-33:1971、GJB360B-2009、GB/T 2423.1-2008/IEC6008-2-1-2007、GB/T 2423.2-2008/IEC60068-2-2：2007、GB/T 10589-2008、GB/T 11158-2008

四、冷熱沖擊試驗箱主要技術參數：

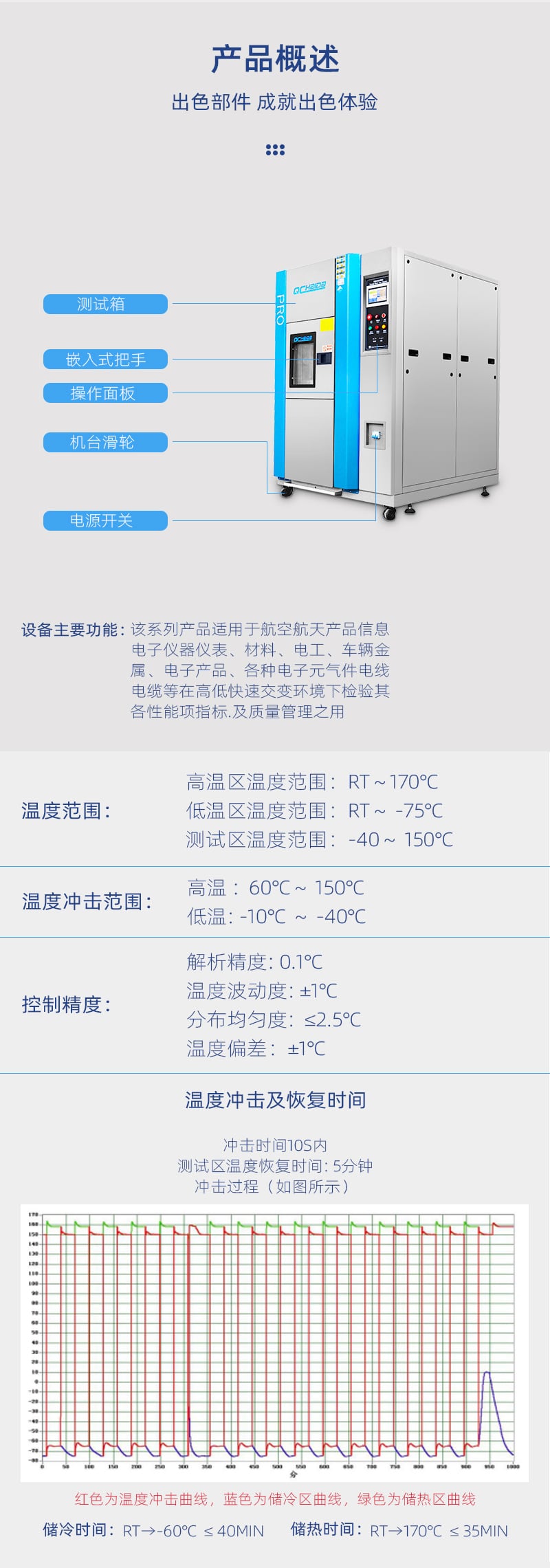

型號			HD-E703-100K40	HD-E703-100K55	HD-E703-100K65
標稱內容積（L）			100
內箱尺寸（mm）			500×450×450（W×H×D）
外形尺寸（mm）			1455×1790×1980（W×H×D）
技術參數	溫度范圍	高溫	RT～ 170 ℃
		低溫	－75℃ ～ RT
		測試區	－40℃ ～ 150℃	－50℃ ～ 150℃		－65℃ ～ 150℃
	溫度沖擊范圍	高溫	60℃ ～ 150℃
		低溫	－10℃ ～－40℃	－10℃ ～－50℃		－10℃ ～－65℃
		常溫區	室內溫度
	溫濕度偏差		±0.3℃，±2%R·H
	溫濕度均差		±2℃，±3%R·H
	升溫速率		2℃ / min
	降溫速率		0.5~1.2℃ / min
	儲冷時間		RT→－75℃ ≤ 65min
	儲熱時間		RT→170℃ ≤ 35min
制冷系統	壓縮機		進口法國泰康/德國博客，R23/R404A制冷劑
	冷卻方式		水冷或風冷
	冷凝器		不銹鋼釬焊板式換熱器
	加熱器/蒸發器		鎳鉻合金電加熱器/翅片式蒸發器
微電腦&顯示屏			TT-5188T3-7HL臺通控制器
驅動馬達			風煜
溫濕度傳感器			日本
安全保護措施			無熔絲開關、壓縮機超壓、過熱、過電流保護、保險絲、水流量保護、相序保護、油壓保護、泄壓保護、低壓保護、氣壓缸保護、溫度極限保護
材料	機箱外殼		優質冷軋鋼板靜電噴塑

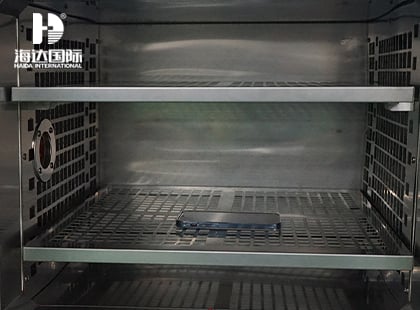

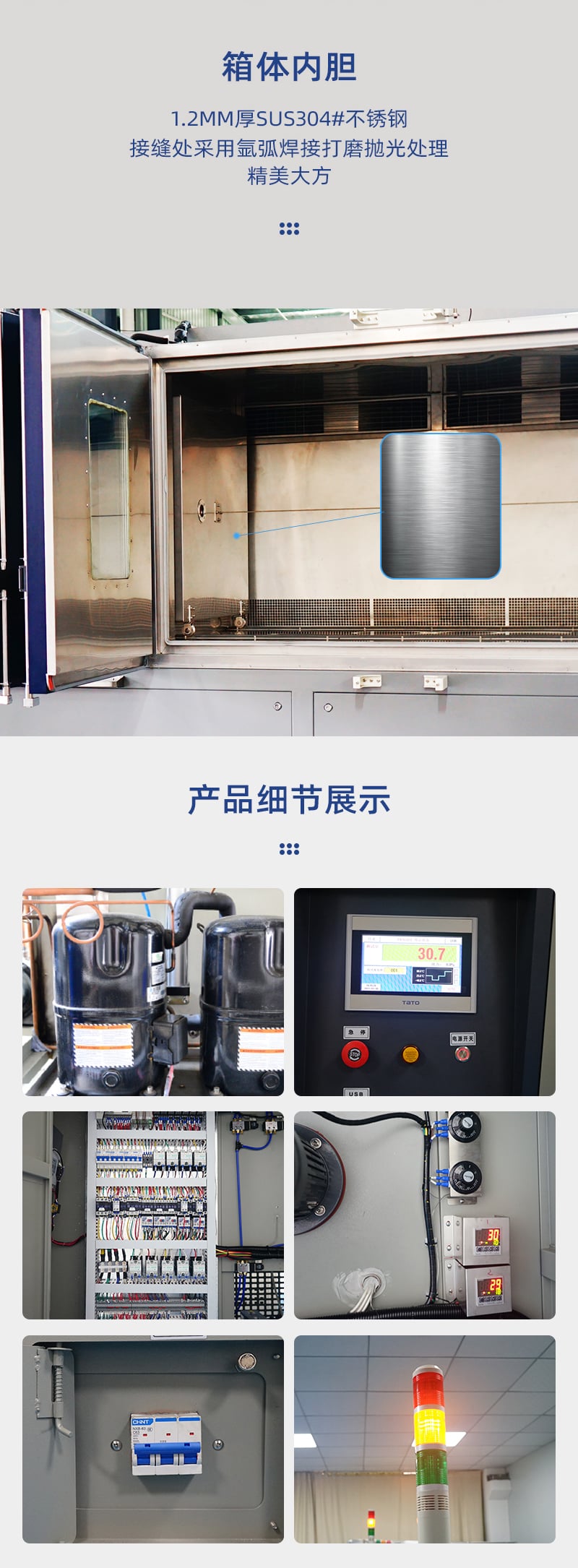

	機箱內壁		SUS304#不銹鋼板
	保溫材料		聚氨酯硬質發泡+高密度玻璃纖維棉
標準配置			測試孔、照明燈、雙層真空防彈玻璃觀察窗
重量
最大功率
電源			三相，380V，50Hz
